三菱FX5U与西门子1200简单CPU通讯

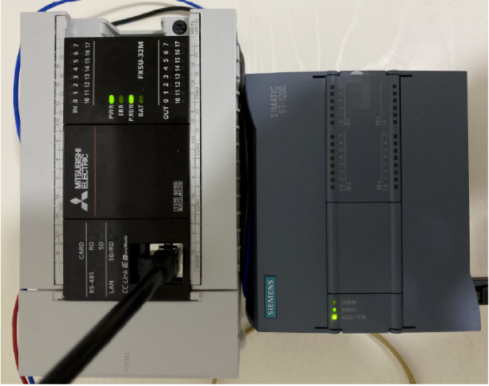

1. 硬件配置

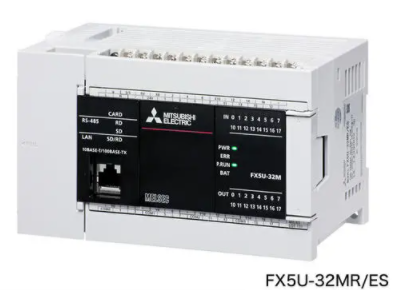

• FX5U-32MT/ES （固件版本1.210及以上）

• S7-1215C    （固件版本V4.4）

2. 编程软件

• GX WORKS3

• 博图V16

3.实验构成

• S7-1200（Clinet）

• FX5u（Server）

4.西门子设置

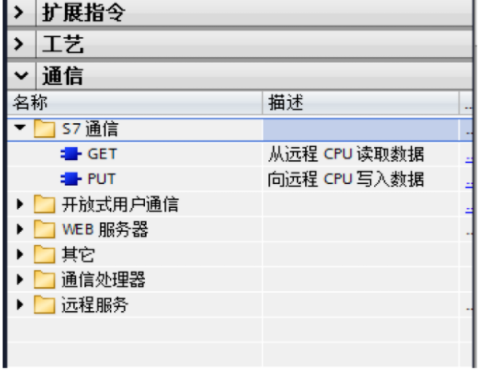

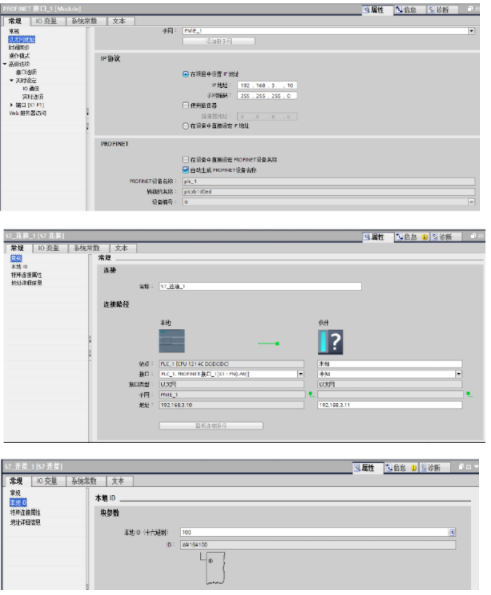

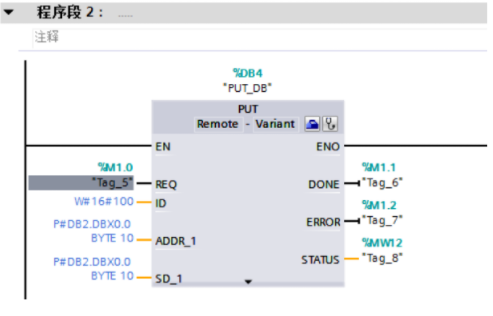

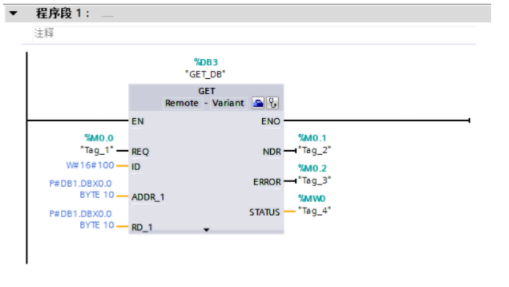

4.1 在“S7_连接_1”的连接属性中查看各参数，如图 所示。在常规中，显示连接双方的设备，在伙伴方“站点”栏选择“未知”；在“地址”栏填写伙伴的IP地址192.168.3.11

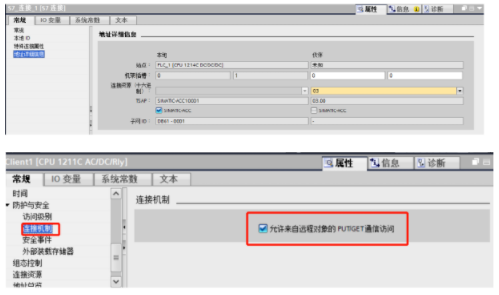

在特殊连接属性中：建未指定的连接，建连接侧为主动连接

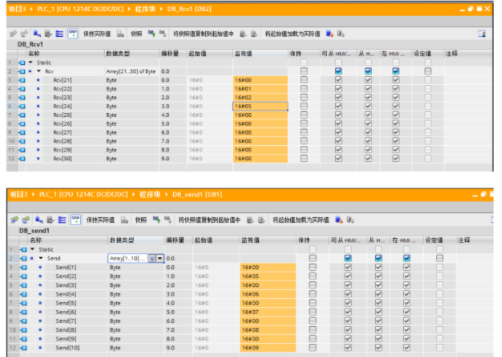

4.2 新增两个数据块用于存放发送和接收数据。

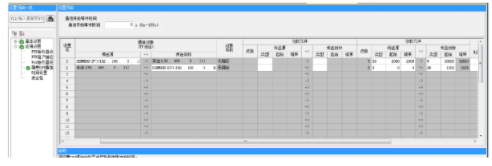

4.3 FX5U通讯设置（只需要设置不需要写程序）

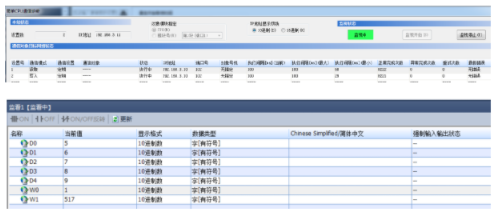

4.4 监视数据

FX5U

S7-1200
