本次收到问题反馈的是三菱PLC系列产品,型号为FX3G-60MT/ES。客户机器运转异常,在现场排查过程中发现Y2脉冲点疑似损坏,故送至海亿维修部门进行检修。
![1677633143458305.png image.png](/data/upload/image/20230301/1677633143458305.png)

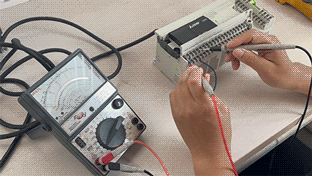

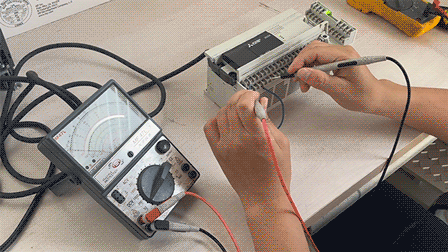

技术工程师首先从机器外部,对每个独立的脉冲点晶体管进行了检测。根据万用表数值显示,正常的输出点在关闭电源的状态下,指针及数值都始终维持在0伏左右。
![图片](https://mmbiz.qpic.cn/mmbiz_gif/raPyLfH5cdn6kiawUyT7LK9uCXOEcJDgJ8hFUzIHhZ03nH0xuw0k6nnP98sC4N9W5xCSwmowTlKrdsLXMaCV9ZA/640?wx_fmt=gif&wxfrom=5&wx_lazy=1)
![图片](https://mmbiz.qpic.cn/mmbiz_gif/raPyLfH5cdmbXYLlrC7DZoPOdTUEbVLqLHInjXj1Tqp5pzdcicPqibHhqibYvn9wSwqCo7Ts3yA3ZvItiavAB3cORw/640?wx_fmt=gif&wxfrom=5&wx_lazy=1)

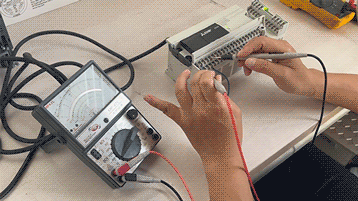

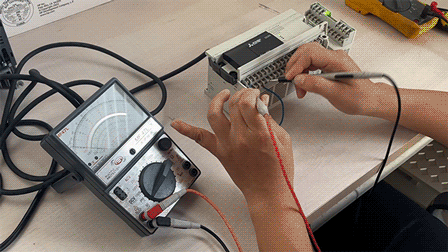

而发生损坏的晶体管,指针与数值都显示电压在24伏左右。
![图片](https://mmbiz.qpic.cn/mmbiz_gif/raPyLfH5cdn6kiawUyT7LK9uCXOEcJDgJMicWPIEmLAo0M91ZYk8LXYmgJrHg4tRFNoEMickH5PXumfobW3by837A/640?wx_fmt=gif&wxfrom=5&wx_lazy=1)
![图片](https://mmbiz.qpic.cn/mmbiz_gif/raPyLfH5cdmbXYLlrC7DZoPOdTUEbVLqlicb1YTUovTwI8k3HVsyhKvpYl7K38Mcdt2kpJITdYVcG2JiaZ8ZYKsQ/640?wx_fmt=gif&wxfrom=5&wx_lazy=1)

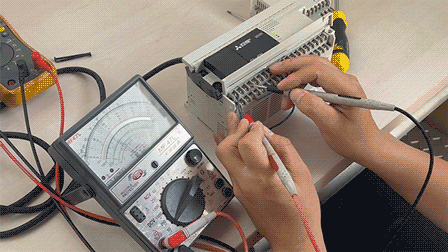

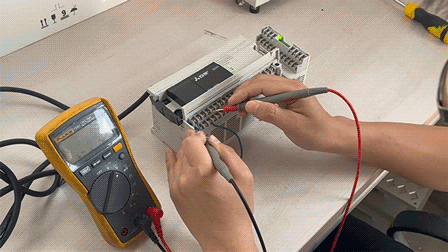

运行测试程序后,控制输出点每秒开关一次,正常晶体管的电压活动数值在0~24伏之间,以固定的频率来回大幅度波动。
![图片](https://mmbiz.qpic.cn/mmbiz_gif/raPyLfH5cdn6kiawUyT7LK9uCXOEcJDgJYo3PLDneNRLgiaOO5vFCmCqmhejeauSDzllaxTRmsiamwTX1l1lAZexw/640?wx_fmt=gif&wxfrom=5&wx_lazy=1)
![图片](https://mmbiz.qpic.cn/mmbiz_gif/raPyLfH5cdmbXYLlrC7DZoPOdTUEbVLqkxdhoB9ibibibB7peYUwZbzeiaNib61v4Jgl5hKyvgaWGiaiadgBjicQ1YujNw/640?wx_fmt=gif&wxfrom=5&wx_lazy=1)

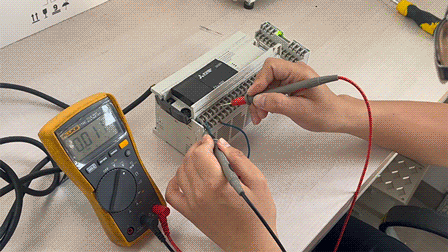

而发生损坏的晶体管电压活动数仍在24伏左右,且持续小幅度摆动/跳转。
![图片](https://mmbiz.qpic.cn/mmbiz_gif/raPyLfH5cdn6kiawUyT7LK9uCXOEcJDgJFmskYHFQ2rGksV1wwwnlpicfNIiavwHY1YO1CqtKLobcmtmnu1b2s9icw/640?wx_fmt=gif&wxfrom=5&wx_lazy=1)
![图片](https://mmbiz.qpic.cn/mmbiz_gif/raPyLfH5cdmbXYLlrC7DZoPOdTUEbVLql3YOcwgYGgicRYxd4HZNHziaWjJTwuDPLIVjhbGVts9uaSKBK46zD7LQ/640?wx_fmt=gif&wxfrom=5&wx_lazy=1)

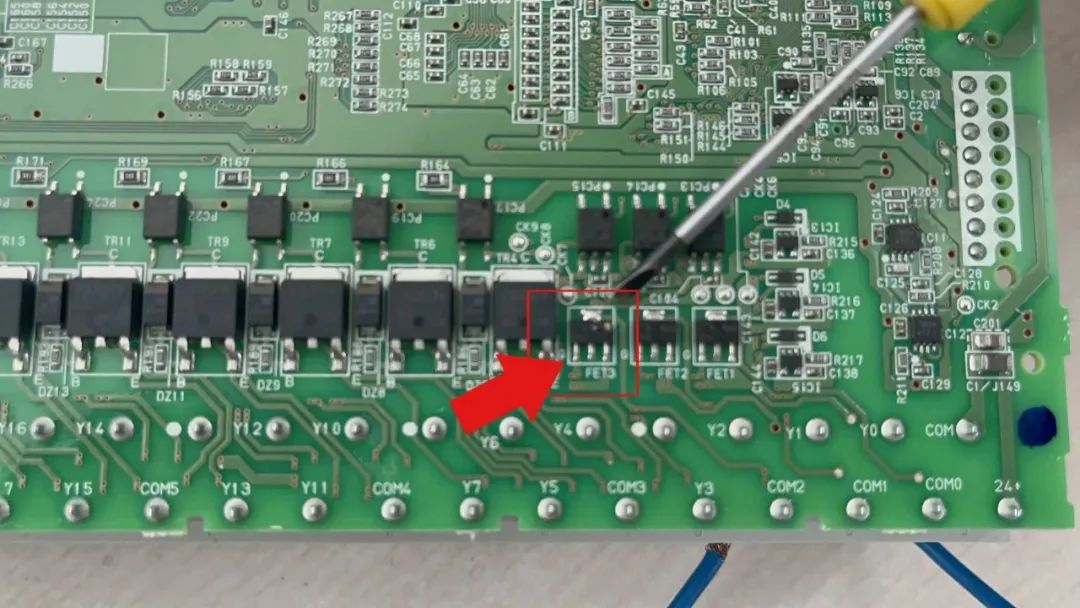

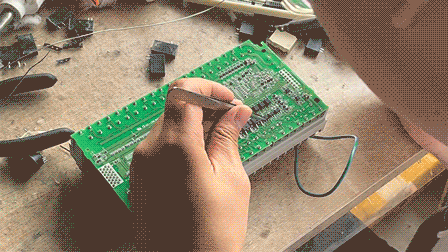

接下来,工程师对该PLC进行拆卸,使用相同的方法对内部的晶体管做了检修测试,进一步确定问题所在。拆开后,很明显看到电路板右下方Y2脉冲输出MOS管发生缺损,而旁边两处正常的MOS管则是完好的。
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/raPyLfH5cdmbXYLlrC7DZoPOdTUEbVLqX1n43fTIjvuJ7z1iaMbFIz8TiaA0A47swfGPxAGd8Mr2WF2sL7vT8cyQ/640?wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1)

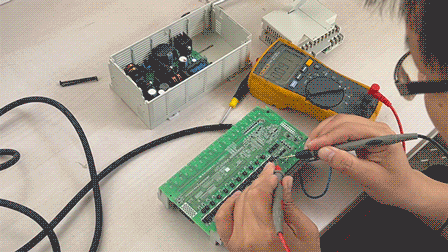

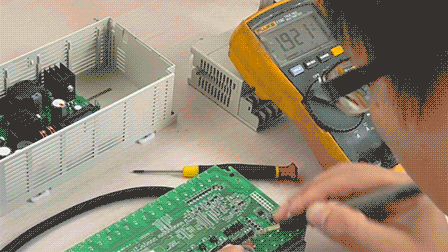

再次使用数显万用表检测,万用表打到二极管档,红表笔接MOS管G极,黑表笔接MOS管D极,发现测试该处时,万用表发出蜂鸣报警,说明发生短路。
![图片](https://mmbiz.qpic.cn/mmbiz_gif/raPyLfH5cdmbXYLlrC7DZoPOdTUEbVLqmfPElgj16NhTJpWSGmBhFv6r3JT5t2TPmpbQ4W1ia2MZqyKXju5Izzg/640?wx_fmt=gif&wxfrom=5&wx_lazy=1)
![图片](https://mmbiz.qpic.cn/mmbiz_gif/raPyLfH5cdmbXYLlrC7DZoPOdTUEbVLqytaR1y0FRPJVzPViaeiaWrFv5tRIiasyoWy65N0wNzCxTLOYYuAah8kJw/640?wx_fmt=gif&wxfrom=5&wx_lazy=1)
![图片](https://mmbiz.qpic.cn/mmbiz_gif/raPyLfH5cdmbXYLlrC7DZoPOdTUEbVLq4kYvNx6gj8DpsUibaLsxFhDxcESxyjQa1kOC4AfZMRIuic4Dfw9Dt5Tg/640?wx_fmt=gif&wxfrom=5&wx_lazy=1)

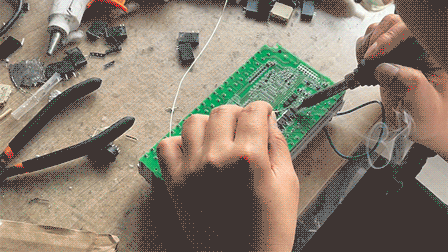

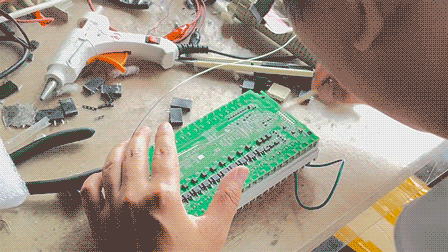

最后,使用少量酒精擦拭周围,清理掉灰尘,维修工作就接近尾声了。
![图片](https://mmbiz.qpic.cn/mmbiz_gif/raPyLfH5cdmbXYLlrC7DZoPOdTUEbVLqNiaZThEibMIDEG1O1Vm3EpicXlOxibE2PX9UeUmxA8TLqINrMJpfeClDKg/640?wx_fmt=gif&wxfrom=5&wx_lazy=1)

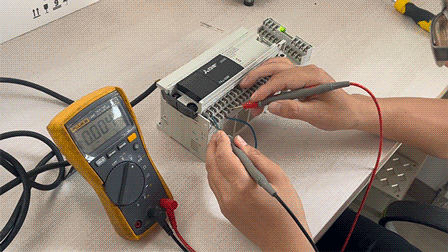

我们将更换好零件后的PLC,再次使用万用表进行检测。
![图片](https://mmbiz.qpic.cn/mmbiz_gif/raPyLfH5cdmbXYLlrC7DZoPOdTUEbVLq8uI994ygZaopwYJEvxMWcr7ibj2DV4j3qptFRAdhhdOXtI93UdiaomEg/640?wx_fmt=gif&wxfrom=5&wx_lazy=1)
![图片](https://mmbiz.qpic.cn/mmbiz_gif/raPyLfH5cdmbXYLlrC7DZoPOdTUEbVLq7oK9TzDCzJ7d5icr14sNQICm7pFvDiaBIHLCHZkN7LQoChREdOf43ibMA/640?wx_fmt=gif&wxfrom=5&wx_lazy=1)
![图片](https://mmbiz.qpic.cn/mmbiz_gif/raPyLfH5cdmbXYLlrC7DZoPOdTUEbVLq7338oK9PibxHfUk66Hh87CHH2L1DsaKJQvf6Q9Y5myCUznHIp6u6Ffw/640?wx_fmt=gif&wxfrom=5&wx_lazy=1)
由此可见,仅仅是一个极小的零件发生损坏,都会影响机器的正常运行。
因此,在对机器进行操作前,要做到认真检查,排除可能存在的问题,避免接下来的错误操作导致机器报错甚至发生更严重的故障。
