三菱触摸屏画面调用功能的使用

前言

在我们做画面程序时常有部分画面是重复使用的，如果每次使用都重复建画面会降低工作效率，也会增加内存容量，因此在这种情况下，我们可以利用画面调用功能来进行处理。

如下图所示，不使用与使用的对比：

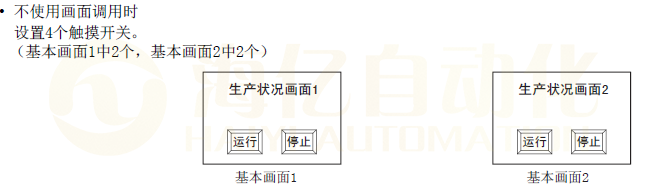

不使用

使用

01画面调用的规格

1. 可作为调用画面使用的画面种类

• 基本画面

• 窗口画面

2. 可配置的画面调用的个数

最多可配置2047个画面调用

3. 调用画面的层次

GOT中最多可显示16层调用画面

02画面调用的使用方法

1. 新建工程-新建画面-做好调用的画面

2. 打开需要调用的画面

3. 画面调用方法

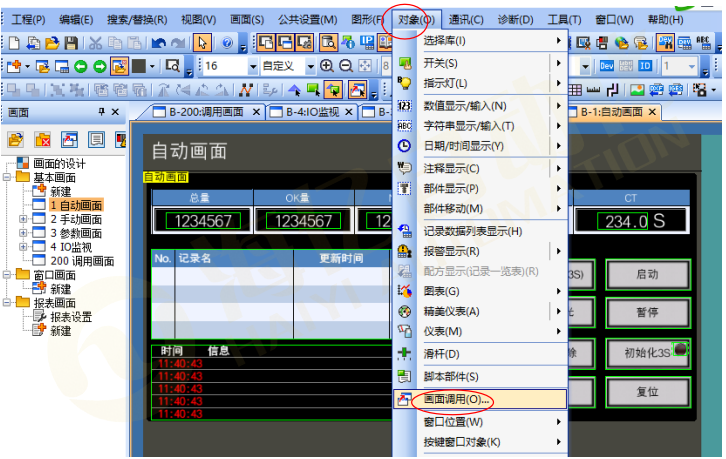

（1）选择[对象]→[画面调用]菜单

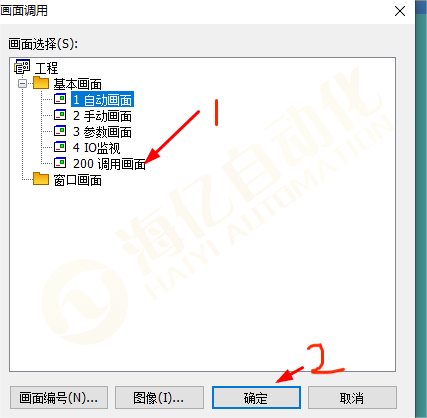

（2）弹出[画面调用]对话框，选择调用画面，再确定

• 从画面选择树状结构下选择调用画面

• 点击[画面编号]按钮显示[编号指定]对话框，设置调用画面的编号

• 点击[图像]按钮显示[画面图像一览表]对话框，从画面图像中选择调用画面

（3）在画面编辑器中配置画面

在准备配置调用画面的位置点击鼠标

调用后效果如下▼

03总结

1. 界面切换便捷：用户可以轻松地在不同画面之间切换，无需繁琐的操作步骤，节省了时间和精力。这对于需要频繁切换不同画面的应用场景非常有用，如监控系统、生产线控制等。

2. 信息获取高效：不同的画面可能展示不同的信息和功能，用户可以快速获取所需的信息和功能，提高操作效率和准确性。例如，在生产线监控系统中，通过调用不同的画面，可以实时查看各个设备的状态和运行情况。

3. 用户定制性强：画面调用功能可以根据用户的需求和喜好进行定制，使用户能够个性化地设置自己所需的画面布局和功能按钮。这样，用户可以根据自己的习惯和工作流程进行操作，提高工作效率和舒适度。
