FX5U变频器通信功能的使用
功能概要

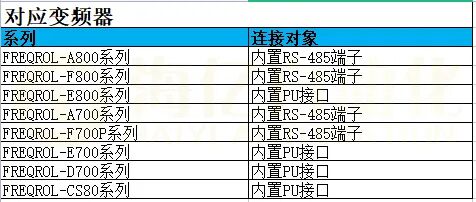

变频器通信功能，就是以RS-485通信方式连接FX5可编程控制器与变频器，最多可以对16台变频器进行运行监控、各种指令以及参数的读出/写入的功能。 • 可以对本公司产变频器： FREQROL-F800/A800/E800/F700P/A700/E700/D700/CS80系列进行链接 • 可以执行变频器的运行监视、各种指令、参数的读出/写入 • 总延长距离最长为1200m(仅限由FX5-485ADP构成时)

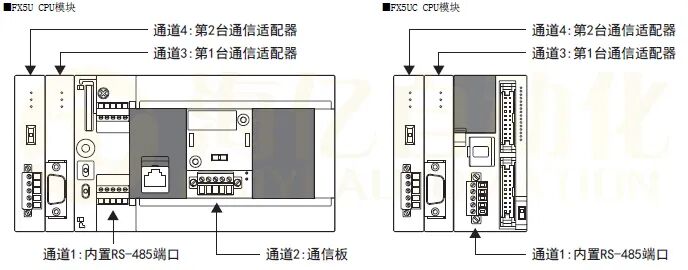

01 系统构成 （1）可以使用内置RS-485端口、通信板、通信适配器，使用变频器通信功能 （2）串行口的分配不受系统构成的影响，固定为下列编号
02 变频器通信功能的通信规格

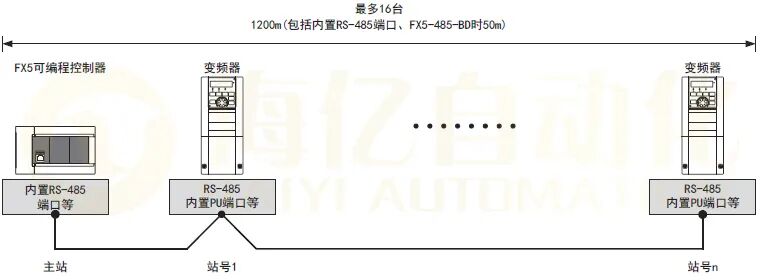

03 接线
04 变频器的指令代码和参数
（1）变频器的读出和写入指令代码

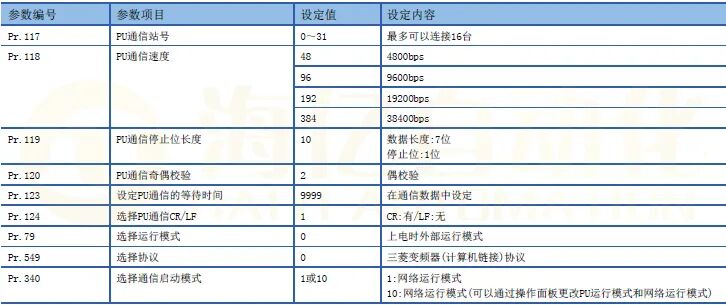

（2）变频器的参数 连接对象:内置RS-485端子时通信设定的内容(必须项目)
根据实际应用进行设置（PU端口与RS-485端子）
连接对象:PU端口时通信设定的内容(必须项目)
05 可编程控制器的通信设定

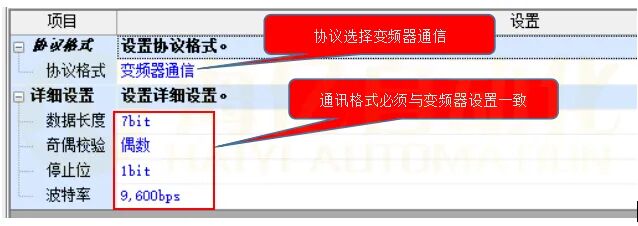

协议格式选择为[变频器通信]时，会显示以下画面：
06 变频器通信指令的种类
在变频器通信指令中，根据数据通信的方向和参数的写入/读出方向，有以下6种指令：

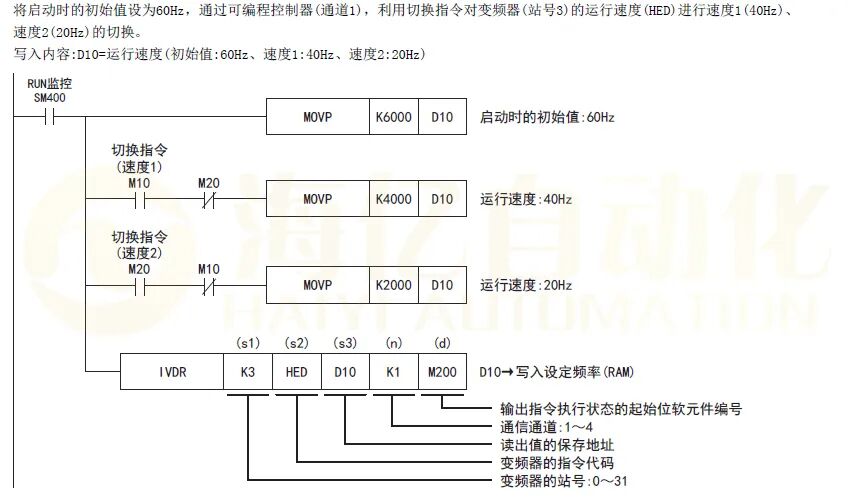

指令使用：
❶
❷
❸
❹
END
（注：本文为“海亿自动化”原创文稿，如需转载，请标明出处并附上原文链接）
