E800变频器先进磁通矢量控制的调试
前言 在工业和民用上都有很多的电机拖动系统，例如:风扇、水泵、机床、卷绕机、电梯、传送带、起重机、卷扬机、注塑机等。 大多数场合使用V/F控制就可以达到控制要求，然而也有一些场合在使用V/F控制容易出现过载，例如在低速大转矩输出的场合，那我们可以考虑采用矢量控制方式解决过载问题。 本文就用FR-E840-0120(5.5K)为例，来告诉大家如何进行先进磁通矢量控制的调试。

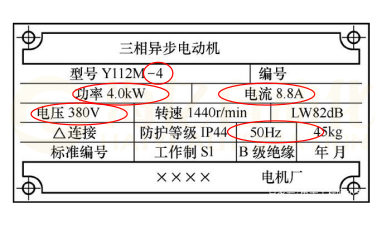

通过查电机的铭牌，收集相关参数
电机额定功率：4.0KW 电机额定电流：8.8A 电机额定电压：380V 电机额定频率：50Hz 电机极数：4
变频器相关参数设定
●PR9=电子过热保护（设定电机额定电流8.8A） ●PR71=适用电机（设定3 标准电机） ●PR80=电机容量（设定适用的电机容量4.0KW） ●PR81=电机极数（设定电机极数4） ●PR83=电机额定电压（设定电机额定电压380V） ●PR84=电机额定频率（设定电机额定频率50HZ） ●PR800=控制方法选择（设定20 先进磁通矢量控制） ●PR96=自动调谐设定（设定1离线自动调谐）
操作步骤

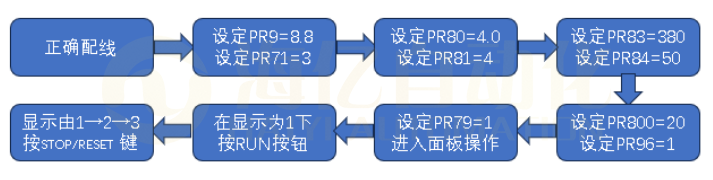

以面板操作为例，按上述顺序设定参数后，进入监视状态后面板显示“1”，接下来按"RUN”按钮,面板显示会从“1”变化为“2” (同时可听到电机嗡嗡的声音，说明调谐正常) ，大约经过30S～1min后，直到面板显示为“3”，此时自学习结束，按复位键“STOP/RESET”即可，具体操作步骤请参考图所示：
离线自调谐结束
此时可以查看以下一些参数的变化，初始值是9999，如果不是9999那说明参数已调整： ● Pr.82 （电机励磁电流） ● Pr.93 （电机常数L2）
● Pr.90 （电机常数R1）
● Pr.91 （电机常数R2）
● Pr.92 （电机常数L1）
● Pr.94 （电机常数X）
小结
❶先进磁通矢量控制方式通常应用在速度控制要求较高的场合，例如空压、卷扬设备，低速转矩较高等； ❷磁通矢量控制要求一拖一； ❸自学习时，变频器与电机容量之间差别太大，容易导致“98”报警； ❹先进磁通矢量控制，在0.5Hz时，转矩输出可达到150%； ❺当Pr.80或Pr.81=“9999”时，与Pr.800的设定值无关，控制方式均为V/F控制。
END
（注：本文为“海亿自动化”原创文稿，如需转载，请标明出处并附上原文链接。）
