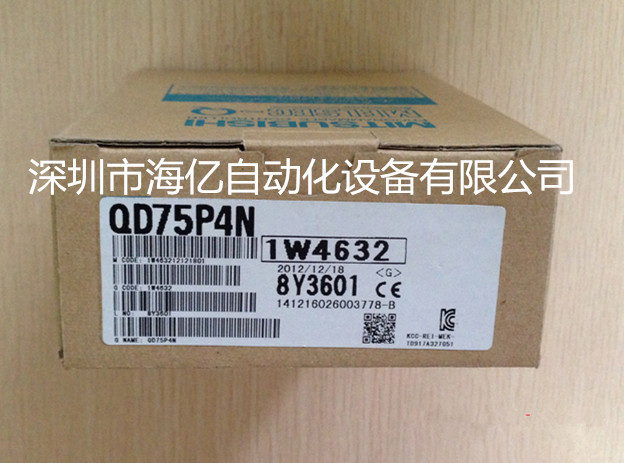

QD75P4N

产品名称：三菱Q系列  QD75P4N

产品介绍：

4轴定位,集电极脉冲,直线插补,圆弧插补，轴、集电极开路输出、控制单位(毫米、英寸、度、脉冲)、2轴 3轴 4轴线性插补、2轴环性插补、定位数据为600个数据/轴、至大输出脉冲为200Kpps、40针引脚连接器。

三菱Q系列的2轴差分输出类型的定位模块，QD75D2N可以替换QD75D2，两者的功能是一样的，程序也不用更改。

技术参数：

【输出类型】集电极开路输出

【控制轴数】4个轴

【插补功能】2轴 3轴 4轴线性插补、2轴环性插补

【控制系统】PTP(点到点)控制、路径控制(可以设置线性和弧形)、速度控制、速度-位置切换控制、位置-速度切换控制

【控制单位】毫米、英寸、度、脉冲

【定位数据】600个数据(定位数据编号1~600)/轴(可以用外围设备或顺控程序设置)

【备份】参数、定位数据和块起动数据可以保存在闪存ROM上(无电池备份)

【占用的I/O点数】32点(I/O分配：智能功能模块为32点)

【外形尺寸(毫米)】98(H)*27.4(W)*90(D)

【重量(kg)】0.16

       深圳市海亿自动化设备有限公司是经深圳市工商局注册的高新技术企业，长期致力于工业电气化自动控制化领域的产品推广和技术开发，公司主要经营日本三菱电机，已经是台达一级代理，威纶一级代理，普洛菲斯审核期等等产品优势商。专业制作：三菱FX系列PLC,三菱变频器,三菱触摸屏,三菱伺服,威纶触摸屏,普洛菲斯触摸屏,台达变频器,线材配件,三菱Q系列,三菱L系列PLC等。欢迎各位有意者来电！

技术参数：

【输出类型】差动驱动装置输出系统

【控制轴数】4个轴

【插补功能】2轴 3轴 4轴线性插补、2轴环性插补

【控制系统】PTP(点到点)控制、路径控制(可以设置线性和弧形)、速度控制、速度-位置切换控制、位置-速度切换控制

【控制单位】毫米、英寸、度、脉冲

【定位数据】600个数据(定位数据编号1~600)/轴(可以用外围设备或顺控程序设置)

【备份】参数、定位数据和块起动数据可以保存在闪存ROM上(无电池备份)

【最大输出脉冲】4Mpps

【伺服装置之间的最大连接距离】10m

【内部电流消耗(5VDC)】0.66A

【闪存ROM写次数】最大100000次

【占用的I/O点数】32点(I/O分配：智能功能模块为32点)

【外形尺寸(毫米)】98(H)*27.4(W)*90(D)

【重量(kg)】0.16
