FX5U脉冲密度测定功能的使用
概述 脉冲密度测定模式对高速计数器的计数输入的脉冲进行计数，自动计算指定时间内的脉冲数。不支持高速脉冲输入输出模块。

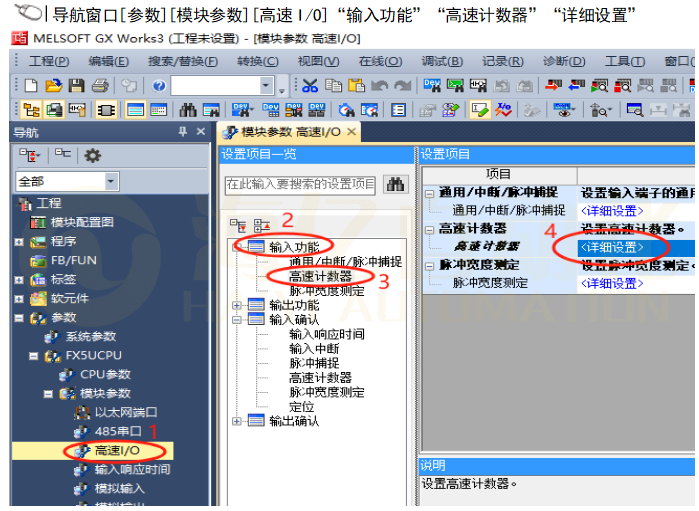

参数设置

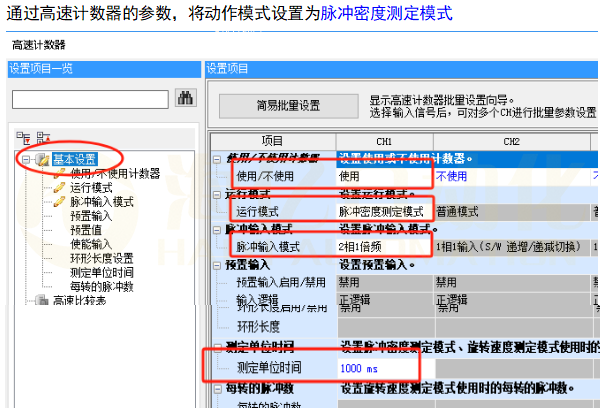

基本设置方法

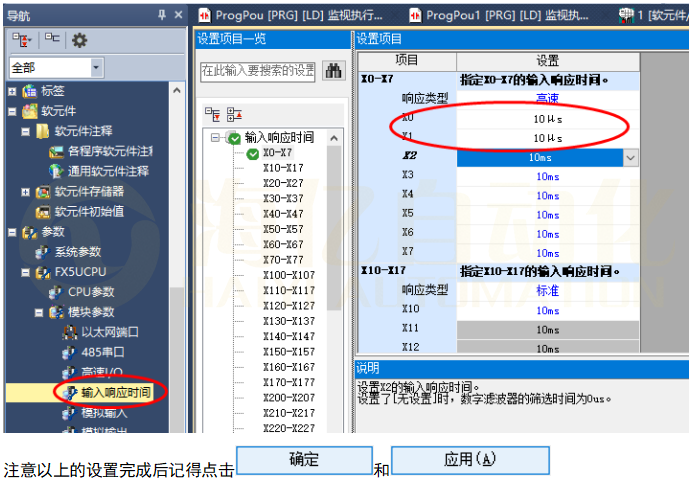

设置输入响应时间（建议将响应时间设置1ms以下）
高速计数器指令使用

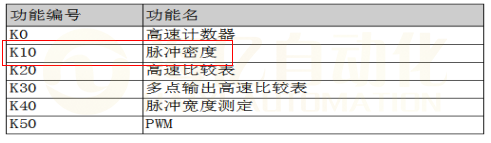

■开始/停止高速计数器的计测 高速计数器仅通过设置参数无法进行计数，要开始/停止计数，需要通过HIOEN/DHIOEN指令执行开始/停止。 ①设置开始・停止的功能编号
②设置功能开始生效的CH编号的位
③设置功能停止生效的CH编号的位 例如： 要启用通道1时，应在②中设置01H。要停止时，在③中设置01H。 注：开始与停止均设置相同的CH为ON值时，将优先停止动作。 ■读取/写入高速计数器的当前值 高速计数器的当前值按每个通道存储在特殊寄存器中，通过监视该值可确认当前值，可使用HCMOV/DHCMOV指令读取最 新的值

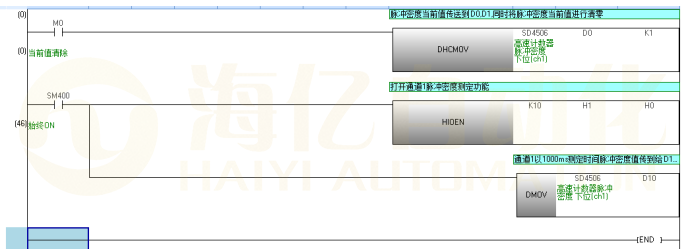

脉冲密度测定程序编写
根据上面的参数设置，编写脉冲密度测定程序
END
