FX5U内置以太网接口常用功能的介绍
前言 目前FX5U已在市场上得到了客户的认可，应用场合也很多，但很多人只知道FX5U有内置以太网接口，却不知道其接口有哪些功能的应用，本文就常用以太网接口的功能做一下简单的介绍，以便在后续的工作中加以应用，丰富设备的功能。

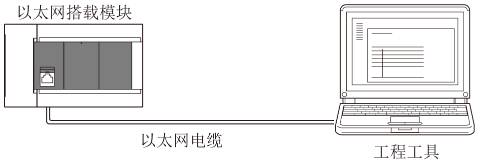

与MELSOFT产品以及GOT的连接 ❶与工程工具的直接连接 在以太网搭载模块与工程工具(GX Works3)连接时，可以不使用集线器，而仅使用1根以太网电缆进行直接连接。 进行直接连接时，可在不设置IP地址和主机名的情况下进行通信。 ❷经由集线器连接 通过集线器连接至以太网时，需要进行以太网搭载模块侧以及MELSOFT产品(工程工具等)或GOT侧的设置，进行集线器连接时，注意所有连接设备的IP地址要在同一网段内。
SLMP功能 SLMP(SeamLess Message Protocol)是使用以太网，通过TCP及UDP，从外部设备(计算机及GOT等)访问支持SLMP的设备所需的协议，因此可以进行CPU模块的动作监视、数据解析和生产管理等操作。在SLMP的控制步骤中，只要对象设备可以收发报文，就可以使用SLMP执行通信。CPU模块的以太网端口，可以作为SLMP客户端使用。
通信协议支持功能 与对象设备侧(计测器·条形码阅读器等)的协议相一致，可以在对象设备与CPU模块间发送接收数据。 通过工程工具可以进行与对象设备通信时必要的协议设置。 协议的设置可以从预先准备好的通信协议库(SLMP(4E帧)、MODBUS/TCP*1等)中选择，或任意创建及编辑。

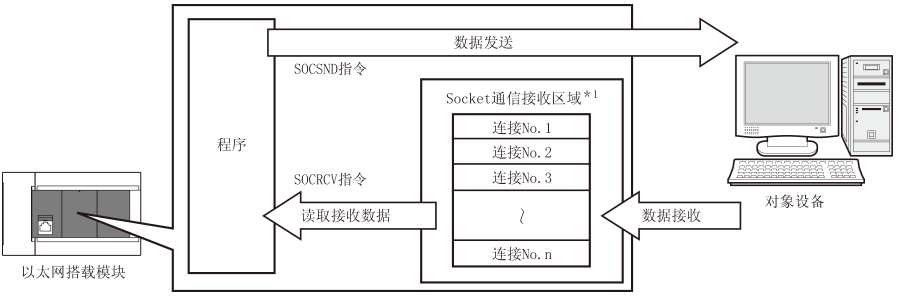

Socket通信功能（套接字，或无协议通信） 通过专用指令与通过以太网连接的对象设备以TCP及UDP协议收发任意数据的功能。

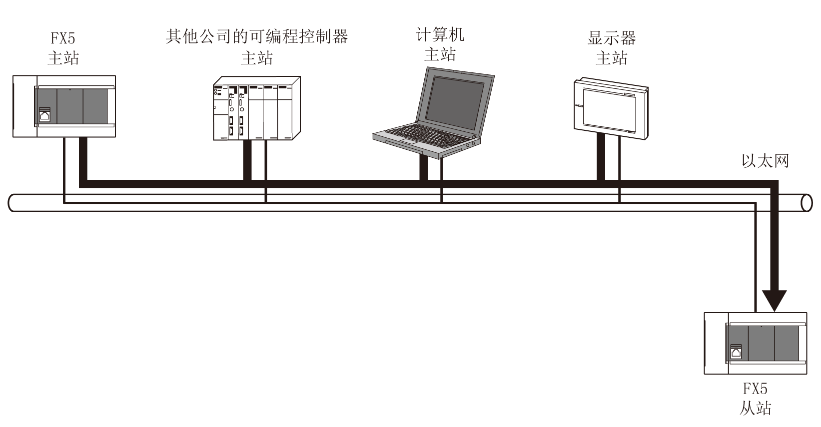

MODBUS/TCP通信功能（可做主从站功能） 使用FX5的MODBUS/TCP通信功能时，可与将FX5作为从站并通过以太网连接的各种MODBUS/TCP主站设备进行通信。 ❶对应主站功能及从站功能，1台FX5可同时使用为主站及从站。 ❷台CPU模块中可用作MODBUS串行通信功能的通道数最多为8个连接。 ❸在主站中，使用通信协议支持功能控制从站。

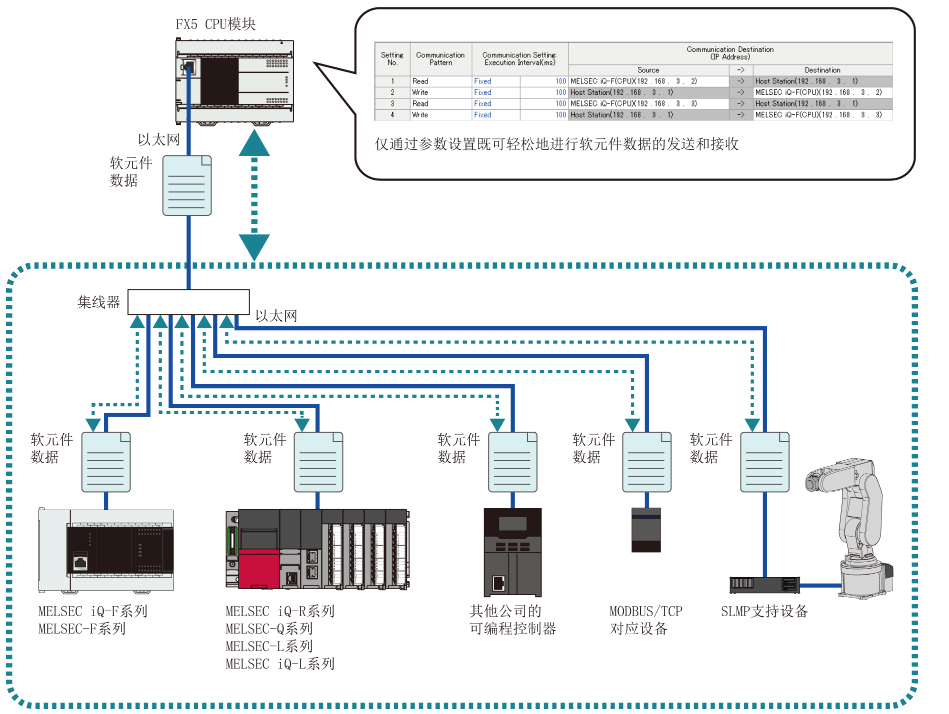

简单CPU通信功能 可以使用以太网端口与通信对象设备进行连接，并以指定的时机对指定的软元件数据进行发送和接收。 仅通过GX Works3进行简单的参数设置，即可以构建无程序的通信系统。

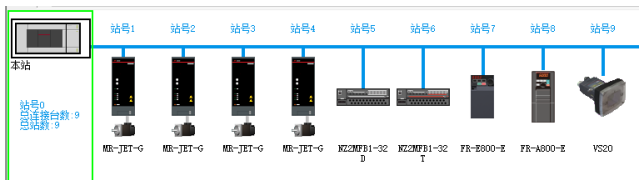

CC-Link IE现场网络Basic
CC-Link IE现场网络Basic是应用了通用以太网的FA网络。 使用链接软元件，在主站与远程站间定期(循环传送)进行数据通信。 具有以下特点： ❶降低系统的成本（不使用专用的网络模块，因此可削减系统成本） ❷协议的并存（与其他通用以太网协议并存。因此，可构建FTP、HTTP、SLMP等并存的网络。） ❸方便的系统构建（通过主站设置CC-Link IE现场网络Basic全体的设置。在远程站中设置IP地址和子网掩码后，即可进行循环传送。无需在远程站设置主站的信息）
结束语 ❶FX5U做以太网设备使用时，最 大连接数量是8台，做CC-Link IE现场网络Basic连接时最 大是16台； ❷FX5U做以简单CPU通信功能时最 大是16台； ❸CC-Link IE现场网络Basic连接伺服时，拓扑结构可线形连接，也可星形连接，（推荐星形连接方式）； ❹MODBUS/TCP通信功能可做主从站功能，做从站时只需要MODBUS/TCP设备即可，如做主站时可使用通信协议支持功能方式，或者使用简单CPU通信功能方式，两者都是可以实现主站功能。
