三菱GS系列触摸屏与三菱D700变频器通讯的应用

2023-05-11

次

在现代工业自动化领域中，触摸屏和变频器作为工业自动化设备的重要组成部分，广泛应用于各种生产设备和机械系统中。而三菱GS系列触摸屏和三菱D700变频器，则是目前市场上使用较为广泛的两款产品。它们的结合使用可以提高生产效率，降低生产成本。

本文将介绍三菱GS系列触摸屏和三菱D700变频器之间的通讯原理及实际应用，帮助大家更好地理解并运用这两款产品。

一．硬件配置

GS2107-WTBD， FR-D720S-0.4K，GT WORKS3 1.280S

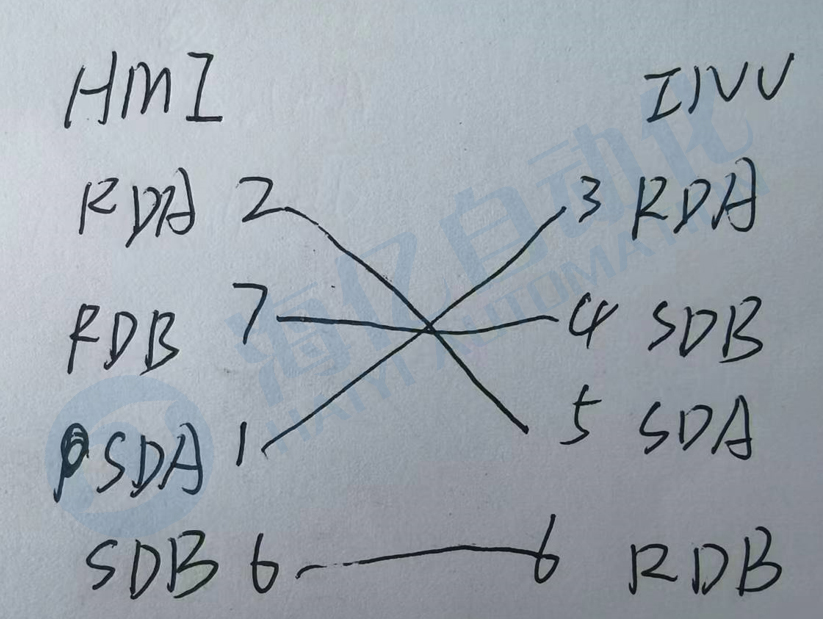

二．接线方式

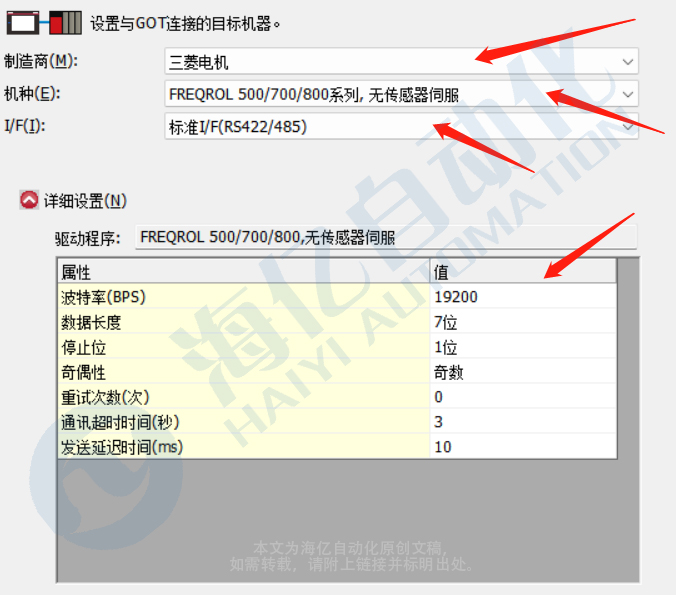

三．触摸屏参数设置

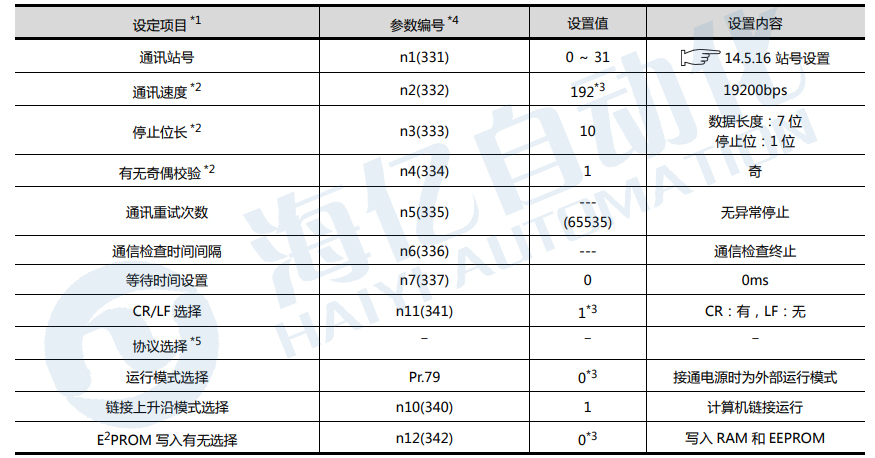

四．变频器参数设置


五．通讯控制实际演示

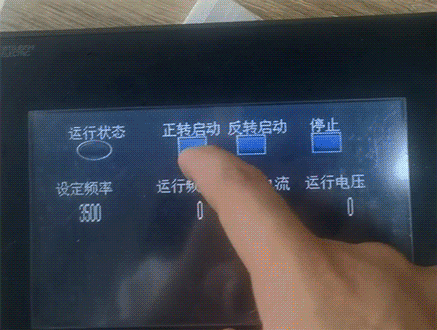

正转启动状态下，RUN灯常亮。

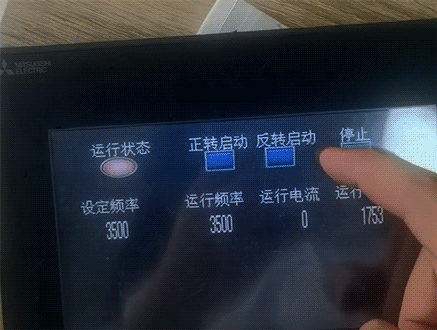

停止后，RUN灯关闭，数值归零。

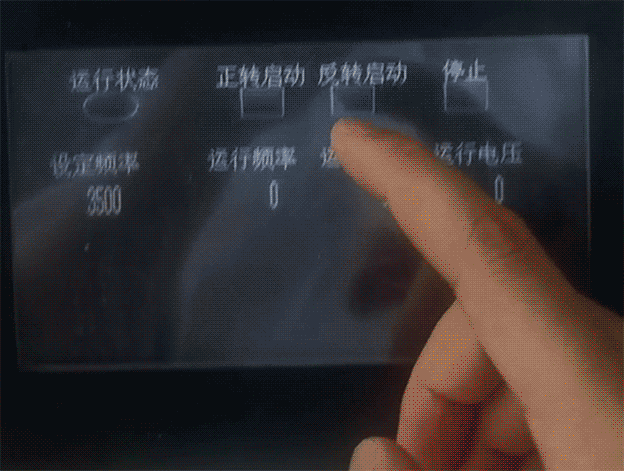

反转启动，RUN灯闪烁，数值逐步变大。
