FX5U内置简易直线插补的使用

在设备制造中，由于生产工艺的需要，常有用到两轴同时联动的，而FX5U内置定位功能中就有着简易直线插补的功能，我们可以利用这个功能实现两轴的联动，简化操作的同时也提高生产效率，下面，我们就这个功能进行简单的使用介绍。

01 参数设置

（1）打开参数设置(如图）

（2）基本设置

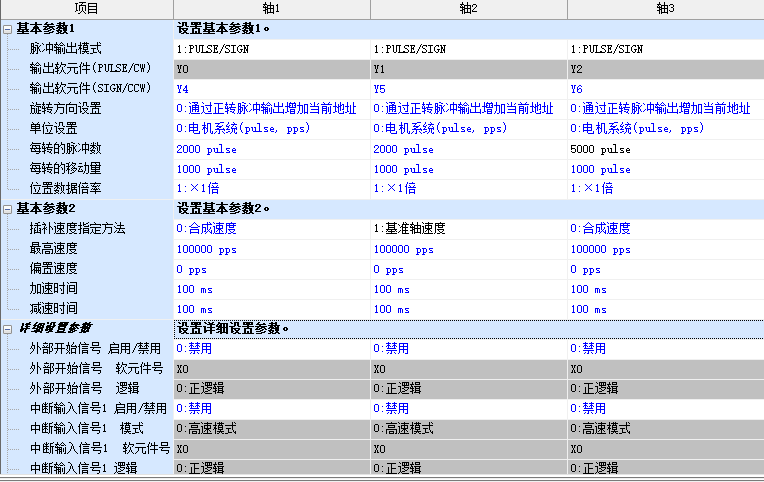

a.基本参数设置

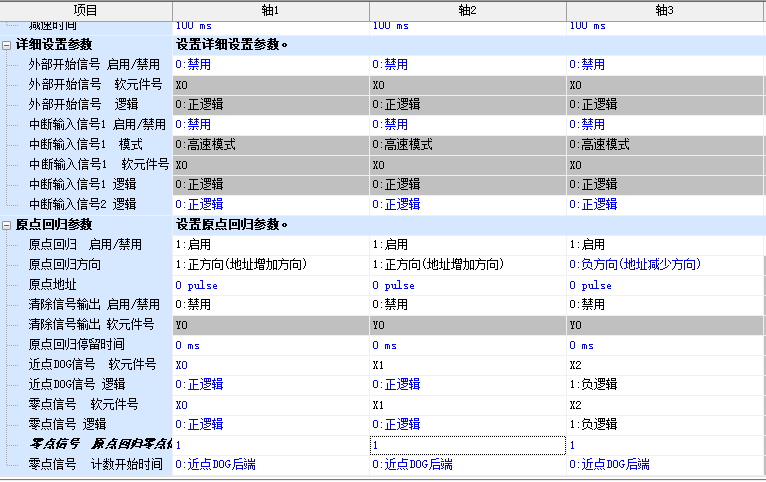

b.原点参数设置（详细参数设置根据实际情况使用）

（3）插补设置(如图）注：更改插补长度和速度时要选择使用软元件

（4）最重要的一步是：设置完成后一定记得点击“确定”及“应用”

02 插补定位的使用说明

通过表格运行指令，以指定的矢量速度，向目标位置移动。是CPU模块以表格中设定的定位地址和指令速度为基础进行计算，配合开始时机的简易的2轴插补运行。速度指定方法中包括合成速度和基本轴速度两种。(插补速度指定方法)最高速度、偏置速度、加速时间、减速时间使用基准轴的设定。

TBL指令可处理指定表格单体，DRVTBL指令可处理多个表格的步进运行和连续运行，DRVMUL指令可处理多轴的表格(也可连续运行)(步进运行，连续运行)。

此外，TBL指令只支持CPU模块。

03 插补定位的使用说明

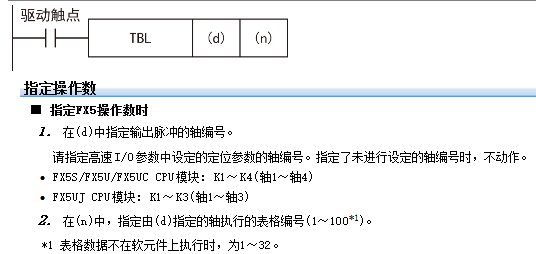

（1）指令TBL说明

（2）设置轴数据程序

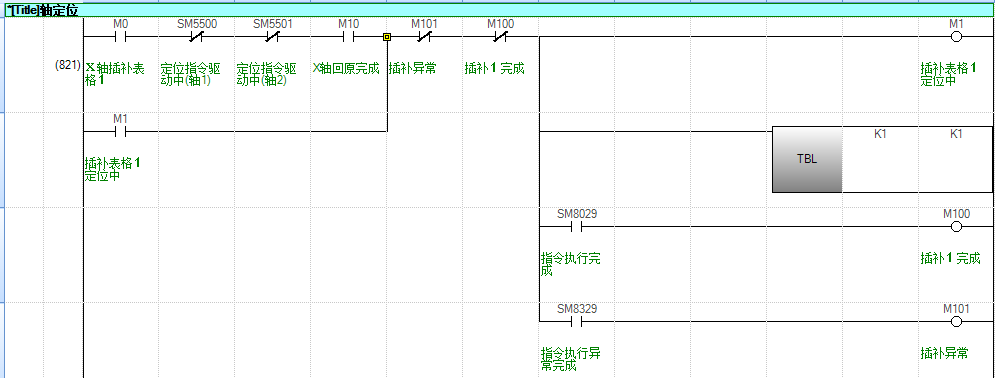

（3）启动TBL程序

04 总结心得

1.FX5U内置简易直线插补的操作比较简单、易懂、实用，大大简化了编程和操作的复杂度；

2.直线插补功能在实际应用中表现出了很好的精度和稳定性，使得机器的运动更加平滑和精准；

3.直线插补功能可以给我们带来很大的便利和效益，使得工作更加高效和顺利。
